    Lightbulb برش بخشي از يك موضوع Trim

    برش بخشي از يك موضوع Trim
    —دو دستور براي برش بخشي از يك موضوع به كار مي رود.

    اين دو دستور TRIM و BREAK نام دارند.

    —دستور BREAK عمل برش را با كليك كردن برروي موضوع و انتخاب یک نقطه انجام مي دهد. در مبحث شماره ۲۳)

    —دستور TRIMامكان برش دادن موضوع را نسبت به يك يا چند موضوع ديگر برقرار مي سازد.

    — به اين گونه موضوعات ( Cutting Edge لبه برش) مي گويند.

    — دستور TRIM را به يكي از اين روشها اجرا كنيد:

    —نوار ابزارModify

    —تايپ در خط فرمان TRIM

    —منوي Modify گزينه TRIM



    پس از اجراي اين دستور، ابتدا عبارتهاي زير را مشاهده خواهيد كرد:

    —Current settings: Projection=View, Edge=None Select cutting edges ...

    عبارت اول تنظيماتTRIM را اعلام مي كند و همان طور كه در اين خط مشخص است در اين مرحله بايد در مقابل اعلانSelect objects: لبه هاي برش (Cuttings Edges) را انتخاب كنيد. كليه روشهاي انتخاب در اين مرحله قابل استفاده است.

    —Select objects:

    پس از انتخاب كليه لبه هاي برش، در مقابل اعلان Select objects: كليد Enter را فشار دهيد تا اعلان زير ظاهر شود:

    —Select object to trim or shift-select to extend or [Project/Edge/Undo]:

    در مقابل اين اعلان، لازم است برروي موضوعي كه بايد بريده شود كليك كنيد. موضوع انتخابي

    براساس محلي كه برروي آن كليك كرد هايد نسبت به لبه يا لبه هاي برش بريده خواهد شد


    نکته : اگر در مقابل اعلان فوق بدون انتخاب هيچ موضوعي كليك كنيد، كليه

    —نکته : موضوعات موجود در فايل ترسيمي به عنوان لبه برش انتخاب خواهند شد. البته تنها

    —نکته : موضوعاتي به عنوان لبه برش قابل استفاده هستند كه ماهيتي خطي يا كماني داشته باشند؛ مثلاً پار هخط، چندضلعي منتظم، بيضي، دايره، كمان و امثال آن باشند.

    نکته: همچنين اگركليدShift را پايين نگه داريد و به انتخاب موضوعات بپردازيد به جاي عمليات Trim عمليات Extend —اجرا خواهد شد كه در جاي خود به آن مي پردازيم.

    نکته : برای انتخاب برش اشکال می توان از انتخاب موضوع fenc و crossing استفاده نمود


    روند اجرای فرمان Trim

    command: trim

    Current settings: Projection=UCS, Edge=None Select cutting edges ...Select objects or

    Select objects :

    Select objects

    Select object to trim or shift-select to extend or

    [Fence/Crossing/Project/Edge/eRase/Undo]:

    [Fence/Crossing/Project/Edge/eRase/Undo]:
    2 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,fariba70
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  2. Top | #22


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    تکثیر منظم Array بصورت مستطیلی

    تکثیر منظم Array بصورت مستطیلی

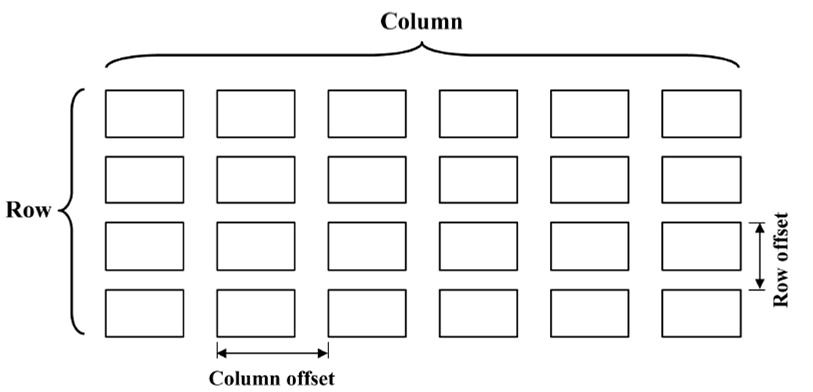

    Rectangular Arrayتکثیر مستطیلی

    اگر بعد از اجرایی دستور Array ازمنوی MODIFAY به داخل جعبه محاوره ای درست پاسخ بدهیم تکثیر مستطیلی خوبی خواهیم داشت


    بهترین مثال برای این فرمان برای چیدن صندلی های آمفی تئاتر است



    نکته قابل توجه اندازه های است که وارد می نماییم

    اندازه های تعداد خود موضوع هم شمرده می شود

    و اندازه های فاصله خود شکل بعلاوه فاصله ی خالی آن می باشد

    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  3. Top | #23


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Smile تکثیر منظم Array polar دایره ای

    تکثیر منظم Array polar دایره ای
    برای این سیستم کافی است که در فرمان Array قسمت polar دایره ای را باید انتخاب کنیم



    در قسمت روش ها دیگر ی وجود دارد که در صورت سوال داشتن درباره آن می توانید بعداز کار کردن باآن پرسش های لازم را بپرسید.

    در گزینه ای که در پایین صفحه است بودن و نبودن آن تفاوت زیاد دارد.



    و می توانید زوایه پر کردن کپی را هم تغییر دهید



    گزینه مشخص شده برای چرخش موضوعات به همراه چرخش به حول مرکز است
    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  4. Top | #24


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Arrow فرمان (تغییراتی ) offset

    فرمان (تغییراتی ) OFFSET

    بعضي اوقات لازم است از موضوع مورد نظر يك كپي به موازات آن تهيه شود

    بايد موضوعات را پس از اجراي آن و تنها از روش تک انتخابی انتخاب کرد


    Command: OFFSET

    Specify offset distance or [Through] :دراینجا کافی است فاصله مورد نظر را وارد نمایید

    Select object to offset or [Exit/Undo] : و سپس موضعی که می خواهید موازی آن را ترسیم نمایید

    Specify point on side to offset: حالا باید جهتی که می خواهیم در آن موازی باشد را انتخاب کنیم


    Command: OFFSET

    Specify offset distance or [Through] :دراینجا کافی است کلید اینتر را وارد نمایید گزینه پرتاب چشمی فعال شود

    Select object to offset or [Exit/Undo] : و سپس موضعی که می خواهید موازی آن را ترسیم نمایید

    Specify through point or [Exit/Multiple/Undo] :

    حالا باید فاصله و جهتی که می خواهیم در آن موازی باشد را انتخاب کنیم

    نکته قابل توجه برای برای شکل ها ی بسته آن است که تمام آن ها تغییر طول دارند

    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  5. Top | #25


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Talking Polygon

    ترسيم چندضلعي منتظم (چندخطي دو بعدي بسته)POLYGON

    ترسيم چندضلعي منتظم (چندخطي دو بعدي بسته)

    قابليت ترسيم 3 تا 1024 ضلعي منتظم

    هريك از چندضلعيهاي منتظم ميتواند درون يك دايره محاط يا بر يك دايره محيط شود. دايرهاي كه چند ضلعي درون آن محاط ميشود

    ،(Inscribed in circle) دايرهاي است كه از كليه رؤوس چندضلعي عبور ميكند



    مثال اول

    Command: POLYGON

    POLYGON Enter number of sides <4>: 6

    Specify center of polygon or [Edge]: 80,50

    Enter an option [Inscribed in circle/Circumscribed about circle] :

    Specify radius of circle: 10

    ،(Circumscribed about circle)

    دايرهاي است كه بر وسط كليه اضلاع مماس است

    Command:POLYGON

    POLYGON Enter number of sides <6>:

    Specify center of polygon or [Edge]: 130,50

    Enter an option [Inscribed in circle/Circumscribed about circle] : c

    Specify radius of circle: 10




    روشEdge

    روش دیگر ضلعي از چندضلعي را ترسيم نمود

    Command:POLYGON

    Enter number of sides <6>: 5

    Specify center of polygon or [Edge]: e

    Specify first endpoint of edge: 100,40

    Specify second endpoint of edge: @10<15

    همان طور كه بعد از ترسیم مثال ملاحظه مي كنيد در روش اخير به راحتي با كمك گرفتن از مختصات قطبي نسبي

    طول هر ضلع برابر 10 واحد و زاويه دوران چندضلعي نسبت به افق برابر 15 درجه وارد می شود و ترسیم می نمایید. حتما امتحان نمایید

    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  6. Top | #26


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Red face Copy

    فرمان (تغییراتی ) Copy
    برای تکثیر موضوعات به تعداد دلخواه از این فرمان استفاده می نماییم


    تایپ فرمان

    Command: COPY

    انتخاب موضوع

    : Select objects

    زدن کلید اینتر برای پایان دادن به انتخاب

    : Select objects

    مشخص کردن نقطه برای برداشتن موضوعات

    Specify base point or [Displacement/mOde] : <P>

    Specify second pointor [Exit/Undo ] :



    مشخص کردن نقطه برای برداشتن موضوعات

    برای تمام کردن این سوال احتیاج به .......



    Specify second point or [Exit/Undo ] :
    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  7. Top | #27


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Wink Break

    فرمان (تغییراتی ) Break
    این فرمان به شما امکان شکستن یک شکل را فراهم می سازد.



    Command: break

    Select object:

    با انتخاب موضوع نقطه اول را مشخص کنید

    Specify second break point or [First point]:

    با مشخص کردن نقطه بعدی عمل برش انجام می شود

    کته های این دستور break

    برای مشخص کردن دقیق نقطه اول کافی است با سوال انتخاب موضوع فقط موضوع را انتخاب نموده و سپس در سوال دوم عبارت F را تایپ کرده و سپس به انتخاب دقیق نقطه اول بپردازیم و سوال سومی می پرسد که با انتهای برش را با آن مشخص کنیم .



    Command: break

    Select object : انتخاب موضوع

    زدن حرفf برای مشخص کردن روش نقطه اول

    F Specify second break point or [First point]:

    نقطه اول را مشخص کنید

    Specify first break point:

    Specify second break point :

    با مشخص کردن نقطه بعدی عمل برش انجام می شود


    نکته برش دایره





    برای اینگونه برش باید به جهت حرکت مثلثاتی توجه کرد.
    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  8. Top | #28


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    Thumbs up چگونه می توان مخفف فرمان تعریف کرد

    چگونه می توان مخفف فرمان تعریف کرد
    برای تعریف مخفف فرمان کافی است به منوی tools قسمت customize بروید و وارد تعریف pgp شوید در آن فایل متنی مشابه خط های موجود تغییر مورد نظر خود را بدهید.


    مانند نمونه تغییر دهید.

    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  9. Top | #29


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

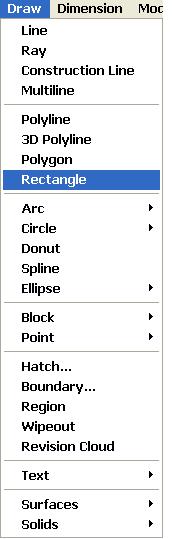

    ترسيم مستطيل rectang

    ترسيم مستطيل RECTANG

    دستور RECTANG براي ترسيم مستطيل به كار مي رود. مستطيلهاي ترسيم شده توسط اين دستور برخلاف مستطيلهاي ترسيمي توسط دستور LINE به صورت يكپارچه اند و يك موضوع واحد تلقي ميشوند.

    ضمناً مي توان توسط گزينه هاي مختلف اين دستور، تغييرات قابل توجهي در شكل ظاهري مستطيل ايجاد كرد. دستور RECTANG به يكي از اين روشها قابل اجراست:


    مثال ترسیم مستطیل به طول 200و عرض 100

    Command: RECTANG

    Specify first corner point or [Chamfer/Elevation/Fillet/Thickness/Width]:130,80

    Specify other corner point or [Dimensions]:


    نکته این دستور دراین است که موضوعات ترسیم شده با RECTANG هر کدام یک موضوع به حساب می آید یعنی با روش تک انتخابی فقط کافی است یکی از اضلاع را انتخاب کنید کل مستطیل انتخاب می شود
    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  10. Top | #30


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2603

    فرمان ویرایشی move

    فرمان ویرایشی MOVE
    نکته چون در دسته ویرایشی ها است می تولن روی موضوعاتی که از قبل ترسیم شده بودند این کار را انجام داد

    پس باید در ابتدا شکلی باشد تا آن را حرکت داد

    فرمان ویرایشی MOVE

    Command: MOVE

    Select objects:

    Select objects:

    Specify base point or [Displacement] : 40,30

    Specify second point or : @10> 0

    در نتیجه این کار آن موضوع را که انتخاب کردیم ۱۰ واحد در محورx جابه جا می شود.
    کاربر مقابل پست CivilF عزیز را پسندیده است: admin
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

صفحه 3 از 6 نخستنخست 123456 آخرینآخرین

اطلاعات موضوع

کاربرانی که در حال مشاهده این موضوع هستند

در حال حاضر 1 کاربر در حال مشاهده این موضوع است. (0 کاربران و 1 مهمان ها)

کلمات کلیدی این موضوع

مجوز های ارسال و ویرایش

  • شما نمیتوانید موضوع جدیدی ارسال کنید
  • شما امکان ارسال پاسخ را ندارید
  • شما نمیتوانید فایل پیوست کنید.
  • شما نمیتوانید پست های خود را ویرایش کنید
  •
وبسایت تخصصی مهندسی عمران و معماری به عنوان یکی از نخستین سایتهای تخصصی رشته های مهندسی، خدمت رسانی خود را در سال 1389 آغاز کرد.
تمامی فایلها و آموزشهایی که در سایت قرار می گیرند بصورت کاملا رایگان بوده و هدف ما ارتقا سطح علمی دانشجویان و مهندسان عزیز کشورمان بوده است.

اکنون ساعت 17:49 برپایه ساعت جهانی (GMT - گرینویچ) +3.5 می باشد.
ایمیل مدیریت سایت پست الکترونیکی مدیریت سایت: iromran@yahoo.com
X بستن تبلیغات
همکاري در فروش فايل سل يو
