    آموزش گام به گام نرم افزار اتوکد

    سلام به همه دوستان

    در این تاپیک آموزش های مرحله به مرحله از نرم افزار اتوکد رو به صورت متن قرار میدیم که امیدوارم مورد توجه و استفاده شما دوستان عزیز قرار بگیرد.

    دستورات اتوکد به صورت گام به گام در این تاپیک آموزش داده خواهد شد.
    دوستان دیگر هم میتوانند در تکمیل این تاپیک کمک کنند.
    با تشکر

    منبع: سایتهای ایرانسازه و کدخدا
    ویرایش توسط CivilF : ۱۶ ۰۱ -۱۳۹۲ در ساعت 13:40
    6 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,boushehromran,civil 23,pikpak,sayna,zahra393
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  2. Top | #2


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611

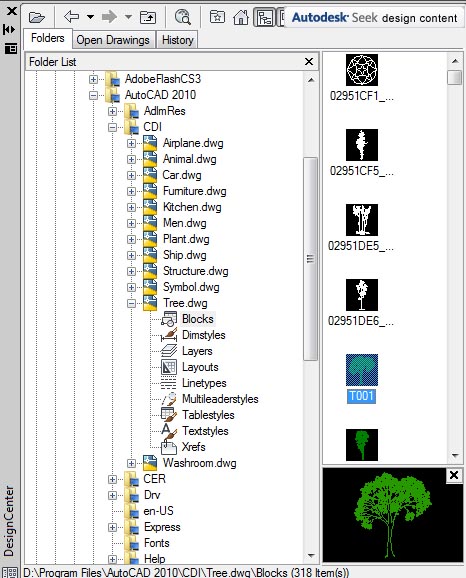

    designCenter چیست ؟

    بخشی از اتوکد می باشد که این امکان را فراهم می سازد که شما از ژیش ترسیم های خود و با تهیه شده استفاده کنید

    خیلی از ترسیمات شما در نقشه بصورت تکرار اتفاق می افتد که برای ایجاد سرعت بیشتر می توان از این بخش استفاده نمود

    بطور مثال ترسیم یک ماشین از دید پلان اگر پیش ترسیم با فرمت اتوکد آن را داشته باشیم خیلی راحت در هر تعداد فایل و هر زمان که بخواهیم می توانیم این ترسیم را تکرار کنیم

    نرافزار اتو کد تاقبل از نشخه های ۲۰۰۰ خود این امکان را با دستور block فراهم می نمودند و با دستور insert پیش ترسیم ها را احضار می نمودیم ولی حالا کافی است هر پیش ترسیم را تحت عنوان یک فایل ذخیر کنید و سپس با designCenter آنها را ببنیم و انتخاب کنیم و سپس درج نماییم

    روش های اجرای فرمان

    از نوی tools -> plaletts ->designCenter

    یا از کلید ترکیبی ctrl+2

    یا با کلید راست موس آن را اجرا می کنیم

    نکته :

    نرافزار اتوکد خود بصورت پیش فرض تعدادی از شابلون ها را بصورت محدود دارد که می توانید بعد از باز کردن designCente کافی است به آدرس نرم افزار اتوکد بروید و سپس به folder sampel و سپس folder designCenter را انتخاب کنید می بینید نمونه های برای معماری تاسیات و... وجود دارد روی هر مورد که کلید کنید نمونه های تکی را می بینید

    برای استفاده از ساخته های خودتان یا موارد تهیه شده از همین روش با آدرس فولد ر های مورد نظر باید عمل نماید





    دستور layer

    در محیط اتوکد این شکل را مشاهده می نماید می دانید چگونه می توان آن را بصورت تفکیک شده داشته باشیم

    که بطور اصلی به این شکل باشد و از روی هم قرار گرفتن این لایه های شفاف

    شکل بالا دیده می شود



    4 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,boushehromran,civil 23,pikpak
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  3. Top | #3


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    ادامه آموزش مربوط به دستور Layer

    برای دیدن کادرlayer در ابتدا در command تایپ کرده یا از منوی format layet را انتخاب کنید

    نکته ای که در مورد این پنجره در ورژن های بالا 2009 اتوکد وجود دار د این است که این پنجره بصورت شناور در زمان کار باقی می ماند یعنی اینکه نیاز به بستن آن و مجدد باز نمودن ان نمی باشد تا تغییرات اجرا گردد

    بخش های مختلف لایه

    :On/Off محتويات لايه اي كه در وضعيتOffخاموش قرار داشته باشد قابل مشاهده و پلات نيست.

    البته اگر در مقابل اعلان Select objects: فرمان های تغییراتی زیر فرمان All را واردكنيد موضوعات موجود در لايه هاي Off شده نيز انتخاب خواهند شد . همچنين دستور REGEN اعضاي چنين لايه اي را تحت تأثير قرار مي دهد. دست آخر Zoom-All و Zoom-Extents هم موضوعات موجود در اين لايه ها را در نظر ميگيرند.

    بنابراين مي توان گفت كه موضوعات درون يك لايه Off شده، به طور موقت از محيط ترسيم محو م يشوند، ولي به وسيله بعضي دستورها و گزينه ها قابل دسترسي هستند

    علامت خاموش روشن در منو با یک لامپ روشن یا خاموش مشخص می شود و با کلیک کردن به روی لامپ هر لایه ساخته شده می توان آن را خاموش با روشن نمود

    نکته مهم : لایه جاری curent را می توان خاموش کرد ولی با توجه به مطلب گفته شده در نوع انتخاب باید دقت نمایید که ممکن است موضعات خاموش بدون خواسته ما پاک گردند.

    :Thaw/Freezeموضوعاتي كه در لايه اي Freeze شده قرار گرفته اند، قابل مشاهده و پلات نيستند. اين موضوعات با روشهاي مرسوم قابل انتخاب ن يستند و دستورهاي نيز آنها ZOOM و REGEN را در نظر نمي گيرند قدرت پنهان سازي لايه Freeze شده نسبت به لايه Offشده بسيار بيشتر است.

    نکته : امكان Freeze كردن لايه جاري وجود ندارد؛ اما م يتوان آن را Off كرد.

    نکته : در صورتي مي توان محتواي يك لايه را مشاهده نمود كه همOnو همThaw باشد

    نکات مهم برای تنظیمات لایه ها

    چهار مورد اخير هنگامي به كار مي آيد كه ويژگيهاي موضوعاتي كه در لايه مورد نظر ترسيم م ي شوند ازنوع منطقيByLayerباشد . براي مثال اگر موضوعي در لايه اي ترسيم شود كه رنگ آن قرمز است ورنگ موضوع از نوعByLayerباشد، در آن صورت موضوع را به رنگ قرمز مشاهده خواهيد كرد . باتغيير رنگ اين لايه به زرد، رنگ موضوع نيز زرد خواهد شد.

    نکته : نقشه كشان حرفه اي همواره ويژگيهاي موضوعات را از نوع ByLayer در نظر مي گيرند. بنابراين در صورت نياز به رنگهاي متعدد، نوع خطهاي متعدد و امثال آن بايد لايه هاي متعددي را ايجاد كرد

    براي تغيير خواص يك لايه برروي خاصيت مورد نظر در مقابل نام لايه كليك كنيد . براي مثال اگرلاي هاي در وضعيتOffقرار داشته باشد با كليك كردن برروي علامت لامپ خاموش مقابل نام آن، لامپ روشن م يشود و لايهOnخواهد شد.



    انتخاب رنگ : color كليك كردن برروي رنگ مقابل نام هر يك از لايه ها موجب نمايش كادر محاوره ايSelect Colorبراي انتخاب رنگ دلخواه خواهد شد

    نتخاب نوع خط Linetype : اگر برروي نوع خط مقابل نام هر يك از لايه ها كليك كنيد، كادر محاوره ايSelect Linetype را مشاهده خواهيد كرد در صورت لزوم م يتوانيد از دكم Load ه اين كادر محاور هاي براي بارگذاري نوع خطهاي جديد كمك بگيريد

    در صورتی که در محیط پنجره layer کلیک راست نمایید عنوان های مختلفی را مشاهده می نماید که به ترتیب زیر نکات مهم آن می باشد

    :New Layer اين گزينه براي ايجاد يك لايه جديد بهكار مي رود.

    . :Select All با انتخاب اين گزينه كليه لايه هاي مشاهده شده در ليست لايه ها انتخاب خواهند شد

    . :Clear All اين گزينه موجب عدم انتخاب كليه لايه ها خواهد شد

    . :Select all but current همه لايه ها به جز لايه جاري انتخاب خواهند شد

    :Invert selection با انتخاب اين گزينه عمل انتخاب لاي هها معكوس مي شود. براي مثال اگر همه لايه ها بهجز لايه جاري انتخاب شده باشند و اين گزينه را انتخاب كنيد، تنها لايه جاري انتخاب م ي شود و ساير لايه ها از حالت انتخاب خارج مي شوند.

    :New layer با كليك كردن ا ين دكمه، لايه اي جديد در ليست لايه ها ظاهر خواهد شد . اگر قبلاً لايه اي را

    انتخاب كرده باشيد، لايه جديد براي شروع، مشخصات آن لايه را به خود مي گيرد.

    :Delete فشردن اين دكمه موجب حذف شدن لايه يا لايه هاي انتخابي خواهد شد . تنها در صورتي مي توان لايه اي را حذف كرد كه در آن ترسيماتي موجود نباشد . بعضي لايه هاي خاص نظير لايه Defpoints كه به طور خودكار توسط AutoCAD ايجاد مي شود، قابل حذف شدن نيستند . همچنين لايه 0 و لايه جاري را نمي توان حذف كرد

    :Rename اين دكمه براي تغيير نام يك Layer انتخابي به كار مي رود. کلید میانبر آن f2 می باشد.

    این نکته مهم را بخاط بسپارید برای کم نمودن زمان ویرایش و همچنین چاپ خوبی با ضخامت های مناسی لاز م است برای لایه بندی کار خود در محیط اتوکد با دقت و حوصله انجام دهید

    1- در ابتدا هر دسته از موضوعات خاص بطور مثال پنجره ها و در ها هر کدام در یک دسته جدا در لایه های جدا قرار گیرد

    2- یک لیست دست نوشته از لایه ها تهیه گردد

    3- در ان لیست و منوی لایه ها رنگ هر بخش را انتخاب کرده و نوشته که در نهایت هر کدام با چه ضخامتی چاپ می شود و آن را در زمان دستور پلات بکار می آید.
    3 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,boushehromran,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  4. Top | #4


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    دستور CHAMFER

    این دستور به روی دوخط غیر موازی عمل می نمایید . با اجرای آن در محل تقاطع آن ها یک خط مورب ترسیم می نمایید

    تمامی نکاتی که در دستور FIILET صادق بود در این دستور هم عمل می نمایید


    روند اجرایی فرمان

    اجرایی فرمان و سپس کلید اینتر

    Command:_chamfer

    یک خط گزارش از طول پخ و وضعیت پاک کردن

    (TRIM mode) Current chamfer Dist1 = 2.0000, Dist2 = 3.0000

    Select first line or [Undo/Polyline/Distance/Angle/Trim/mEthod/Multiple]:

    انتخاب موضوع و یا انتخاب زیر فرمان ها

    Select second line or shift-select to apply corner:

    انتخاب موضوع دوم (حتما باید خط باشد)

    حتما نکات دستور در FILLET رابخوانید

    اگر در بخش زیر فرمان ها اطلاعات خاصی وارد نمایید(اندازه طول پخ متفاوت و یا زاویه پخ) نتایج مطلوب تر ی کسب می شود.

    3 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,boushehromran,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  5. Top | #5


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    دستور Fillet
    این دستور برای گرد کردن دو موضوع خط راست یا خط راست با خط منحنی و یا دو خط منحنی استفاده می شود

    که کافی است شعاع مورد نظر را وارد نمایید و سپس دو موضوع را انتخاب کنید تا خط ها با شعاع مشخص وصل شده و گرد شود.

    نکته:

    - با زدن fillet یا اضافه خط پاک می شود و یا مقداری که لازم است از آن خط ترسیم می گردد.

    - (ولی امکان دارد که تنظیمات بطوری باشد که خط اضافه پاک نگردد.)

    - با دادن شعاع بزرگ تر از اندازه ای که داخل دو خط جا شود امکان fillet را نداریم

    - با دادن اندازه صفر برای شعا ع می توانیم خطوط را تبدیل به یک تقاطع دلخواه در آوریم

    - موضوعات انتخابی می توانند arc- line - pline باشد

    روند اجرایی فرمان

    Command: FILLET

    Current settings: Mode = TRIM, Radius = 0.0000 یک خط گزارش از و ضعیت متغییر ها

    Select first object or [Undo/Polyline/Radius/Trim/Multiple]: r حرف اول شعاع را زده تا از ما سوال مقدار شعاع را بپرسد

    Specify fillet radius <0>: عدد مورد نظر برای شعاع گرد شدن را وارد نمایید

    Select first object or [Undo/Polyline/Radius/Trim/Multiple]: انتخاب خط اول

    Select second object or shift-select to apply corner: انتخاب خط دوم
    2 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  6. Top | #6


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    دستور Mirror

    هرگاه لازم باشد تا از شکلی نسبت به یک خط ، شکل متقارن دیگری تولید کنیم از این دستور استفاده می شود

    نکته :

    - در فرمان Mirror تنها باید دو نقطه مشخص کنیم که دوسر محور تقارن می باشد .

    یعنی برای قرینه سازی نیازی به وجود خط ی برای آیینه نیست .

    -

    - به سوال آخر که می خواهد بداند شکل اصلی انتخاب شده بعد ا ز دستور باقی بماند یا خیر پاسخی متناسب با نیاز نقشه داده شود.

    فرایند اجرای دستور

    Command: mirror

    Select objects:انتخاب موضوع

    Select objects: باید انتخاب موضوع را با یک اینتر تمام کرد تا وارد سوالات بعدی شود

    Specify first point of mirror line: نقطه اول برای محور قرینه

    Specify second point of mirror line: نقطه دوم برای محور قرینه

    Erase source objects? [Yes/No] : آیا شکل انتخاب پاک شود
    3 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23,zahra393
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  7. Top | #7


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    PLINE :انواع چندخط ي هاي دوبعدي باز يا بسته

    قادر به توليد انواع چندخط ي هاي دوبعدي با تركيبهاي مختلف از پار ه خط ها است.



    نکته1: تفاوت Line با فرمان pline

    فرمان line خط می کشد ولی در زمان انتخاب بصورت مجزا انتخاب می شود

    ول فرمان pline خط کشیده شده در زمان انتخاب بصورت پیوسته است



    نکته 2: در برخی از دستورات ویرایشی عملیات فقط روی موضوعی که ماهیت pline و یا ماهیت LINE دارد انجام می شود باید توجه داشته باشید که از هرکدام در جایگاه خود استفاده کنید .



    اين دستور را به يكي از روشهاي زير اجرا كنيد:



    نوار ابزار Draw وزیر منوی Polyline

    pline خط فرمان

    جعبه ابزار Draw

    با اجراي اين دستور ابتدا بايد در مقابل اعلان Specify start point: نقطه شروع چندخطي را تعيين كنيد. پس از تعيين اين نقطه با اعلان زير مواجه خواهيد شد:

    Specify next point or [Arc/Halfwidth/Length/Undo/Width]:

    در مقابل اين اعلان ، نقطه دوم چندخطي را تعيين كنيد تا پار ه خطي از نقطه اول به دوم ترسيم شود .همچنين مي توانيد يكي از گزينه ها را انتخاب نماييد

    پس از مشخص شدن نقطه دوم، اعلان زير مشاهده مي شود كه كاملاً شبيه اعلان قبلي است و تنها گزينه Close به آن اضافه شده است:



    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

    گزینه هاي دستور PLINE

    :Close انتخاب اين گزينه موجب متصل شدن آخرين نقطه چندخطي به اولين نقطه آن و بسته شدن چندخطي است. اثر اين گزينه مشابه اثر گزينه CLOSE دستور LINE می باشد.



    نکته 3: اگر چندخطي را بدون انتخاب گزينه Close ببنديد )يعني با متصل كردن نقطه آخر به اول ) اين چندضلعي بسته(Closed) محسوب نخواهد شد و باز (Open) مي باشد. تفاوت آن را در دستورات PEDIT و سه بعدی خواهید فهمید.



    : Width منظور از Width پهناي چندخ طي يا به عبارتي عرض يا ضخامت خطوط و كمانهاي آن است. هر قطعه چندخطي م ي تواند داراي پهناي متفاوتي در ابتدا و انتها باشد . يك قطعه چندخطي را با پهناي متفاوت در شروع و پايان نمايش مي دهد.

    :Halfwidth همان کار WIDTH را انجام می دهد ولی به جای وارد کردن ضخامت کل نصف آن را باید وارد کرد.



    UNDO : بديهي است كه اين گزينه موجب بازگشت به يك مرحله قبل مي شود

    :Length انتخاب اين گزينه به معناي آن است كه قطعه جديد بر قطعه قبلي مماس است و تنها با تعيين طول آن ترسيم خواهد شد دقت كنيد كه اگر قطعه قبلي از نوع پار ه خط باشد، عملاً دو قطعه در امتداد يكديگر قرار م يگيرند. معمولاً اين گزينه وقتي استفاده مي شود كه قطعه قبلي از نوع كمان باشد.

    به زبان ساده تر یعنی زاویه را از تکه قبلی خود اتوکد برداشت می کند و طول را در روند مسئله می دهید و نتیجه یک خط در امتدد خط دیگر هستید





    نکته : اگر قوسی داشته باشید خط در امتداد آن و مماس بر آن ترسیم می نماید

    Command: PLINE

    Specify start point: نقطه اول روی صفحه کلیک نماید

    Current line-width is 0.0000 گزارشی که اتوکد از ضخامت ترسیمی می دهد

    Specify next point or [Arc/Halfwidth/Length/Undo/Width]: نقطه دوم را کلیک نماید

    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: L

    استفاده می کنیم تا زاویه را از خط قبلی بردارد LENGTH برای ترسیم خط دوم از زیر فرمان

    Specify length of line: 5 در اینجا طول 5 را برای ترسیم خط داده می شود

    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]:

    برای تمام شدن ترسیم خط اینجا کلید اینتر یا کلید راست موس را بزنید

    :Arc انتخاب اين گزينه موجب مشاهده اعلان زير براي ترسيم كمان م يشود:





    Specify endpoint of arc or[Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

    pt/Undo/Width]:



    زیر فرمان های آن را اگر دستور ARC ر ا خوب فرا گرفته باشد می توانید استفاده نمایید



    حالا بهتر است تمرین فوق را انجام دهید تا فراگیری تکمیل گردد

    نکته قسمت های پررنگ باید توسط اپراتور وارد شود




    Command: PLINE

    Specify start point: 80,200 کلید اینتر (تعيين مختصات نقطه شروع)

    Current line-width is 0.00

    Specify next point or [Arc/Halfwidth/Length/Undo/Width]: 120 و حرکت به سمت راست

    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a تغییر وضعیت به ترسیم کمان

    Specify endpoint of arc or [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

    pt/Undo/Width]: 70 وحرکت به سمت پایین

    Specify endpoint of arc or

    [Angle/CEnter/CLose/Direction/Halfwidth/Line/Radius/Second

    pt/Undo/Width]: L ترسيم پارخط

    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: 120 و حرکت به سمت چپ

    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: a تغییر وضعیت به ترسیم کمان



    Specify next point or [Arc/Close/Halfwidth/Length/Undo/Width]: Close
    2 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  8. Top | #8


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    كشش موضوعات توسط دستور STRETCH
    يكي از روشهاي زير قابل اجراست

    نوار ابزار Modify

    خط فرمان STRETCH

    منوي Modify گزينه STRETCH

    Command: _stretch enter

    Select objects to stretch by crossing-window or crossing-polygon...

    Select objects:

    انتخاب موضوع برای کشش

    Select objects:

    برای پایان دادن انتخاب موضوع enter

    Specify base point or [Displacement] :

    نقطه ای برای نگه داشتن شروع کشیدگی

    Specify second point or : >:

    نقطه ای برای انتهایی کشیدگی

    نکته های مهم این دستور

    روش انتخاب باید بصورت crosing باشد

    و حتما در یک مرحله انتخاب شود

    و بخش از موضوع انتخاب شود چون کشیدگی یعنی بخش از موضوع کش می آید اگر همه موضوع انتخاب گردد مانند Move عمل می کند
    2 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  9. Top | #9


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    دوران موضوعات

    دستور ROTATE براي دوران موضوعات حول يك نقطه معين مورد استفاده قرار ميگيرد. اين نقطه در اصطلاح Base point ( نقطه پايه( ناميده ميشود. دستور ROTATE را به يكي از روشهاي زير اجرا كنيد:

    نوار ابزار Modify

    خط فرمان ROTATE

    منوي Modify گزينه ROTATE


    روند اجرای فرمان چرخش

    Command: rotate enter

    Current positive angle in UCS: ANGDIR=counterclockwise ANGBASE=0

    Select objects:

    انتخاب موضوع برای چرخش

    Select objects: enter

    برای پایان دادن انتخاب موضوع

    Specify base point:

    انتخاب یک نقطه برای شروع چرخش

    Specify rotation angle or [Copy/Reference] <0>:

    تایپ یک زاویه برا ی چرخش

    زیر فرمان reference بسیار کار آمد است درصورت نیاز به آن پیغام گذاشته تا شرحی ارسال شود.

    نکته های مهم در باره چرخش باید زاویه ی که می دهید مطابق زاویه های دایره مثلثلتی باشد و به زاویه موجود توجه داشته باش
    2 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

  10. Top | #10


    تاریخ عضویت
    تیر -۱۳۹۱
    عنوان کاربر
    پاسخگو و راهنما
    محل سکونت
    قزوین
    مقطع تحصيلات
    فوق لیسانس
    رشته تحصيلي
    عمران-سازه
    نام دانشگاه
    بین المللی امام خمینی
    سال اخذ مدرک
    1392
    پایه نظام مهندسي
    3 محاسبات، نظارت، اجرا
    نوشته ها
    1,113
    پسندیده
    574
    مورد پسند: 2,390 بار در 948 پست
    میزان امتیاز
    2611
    ترسيم بيضي

    در اين بخش به انواع روشهاي ترسيم بيضي می پردازيم. براي ترسيم بيضي از دستور ELLIPSE استفاده م يشود. اين دستور را به يكي از روشهاي زير اجرا کنید

    نوار ابزار Draw

    خط فرمان ELLIPSE

    منوي:Draw گزينه Ellipse

    اجزا بیضی مشتمل بر قطرهاي اصلي و مركز بيضي مي باشد. قطرهاي بيضي عمود منصف يكديگر هستند و در محل مركز بيضي همديگر را قطع می کنند

    :Major Axis قطر بزرگ

    :Minor Axis قطر كوچك

    :Center مركز بيضي

    براي ترسيم بيضي چند روش وجود دارد:

    :Center در اين روش به ترتيب زير بيضي را ترسيم مي كنيم

    تعيين مختصات مركز بيضي

    تعيين مختصات رأس يكي از قطرها

    تعيين فاصله رأس قطر ديگر تا مركز بيضي )صف طول قطر بعدي(

    : :Axis, End اين روش نيز با طي سه مرحله بيضي را ترسيم مي كند

    -1 تعيين مختصات رأس يكي از قطرها

    -2 تعيين مختصات رأس دوم همان قطر

    -3 تعيين فاصله رأس قطر ديگر تا مركز بيضي(نصف طول قطر بعدي(

    :Rotationهمان طور كه در روشهاي فوق مشهود است، هر دو روش فوق در دو مرحله اول، يكي از قطرهاي بيضي را مشخص م يكنند و سپس با تعيين طول قطر بعدي، بيضي ترسيم مي شود. اگر قطر اولي كه تعريف مي كنيد قطر بزرگ بيضي باشد، مي توانيد از روش Rotationاستفاده كنيد. در اين روش در مرحله آخر به جاي آنكه مستقيماً طول قطر بعدي را تعيين نماييد، گزينه Rotation را واردكنيد و بيضي را با تعيين زاويه چرخش ترسيم نماييد.

    فرض كنيد يك حلقه دايره شكل را به موازات ديواري گرفت هايد و نوري عمود بر آن و ديوار مي تابد. تصوير حلقه به صورت يك دايره برروي ديوار ظاهر مي شود. حال اگر دايره را حول يكي از قطرهايش بچرخانيد، تصوير آن به صورت يك بيضي برروي ديوار ديده خواهد شد. قطر بزرگ بيضي همان قطر دايره است و اندازه قطر كوچك بستگي به ميزان زاويه چرخش دارد. از نظر تئوري اگر زاويه چرخش صفر باشد، تصوير به صورت يك دايره ديده م يشود و هرچه اين زاويه افزايش يابد بيضي باريكتري به وجود خواهد آمد. چنانچه زاويه چرخش به 90 درجه برسد، تصوير روي ديوار يك پار هخط خواهد بود. برنامه AutoCAD زاويه چرخش صفر درجه تا 4/89 درجه را قبول مي كند.

    :Isocircleوضعیت مطلوبی برای ترسیم دایره در حالت ایزومتریک اتوکد است هرکدام از دوستان تمایل داشتند یاداشت بگذارند تا برای ایشان این روش را شرح دهم

    روند اجرای ترسیم یک بیضی در اتوکد

    command: _ellipse enter

    Specify axis endpoint of ellipse or [Arc/Center]: _c enter

    برای حالت مرکز

    :Specify center of ellipse

    انتخاب یک مختصات برای مرکز بیضی

    Specify endpoint of axis:

    انتخاب یک نقطه در انتهای بکی از قطر های بیضی

    Specify distance to other axis or [Rotation]:

    طول قطر دیگر بیضی
    4 کاربر مقابل پست CivilF عزیز را پسندیده اند: admin,civil 23,rezanesar,sayna
    طراحی سازه، تدریس خصوصی و ترجمه متون انگلیسی
    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ][تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]



    [تنها کاربران عضو سايت قادر به مشاهده لينک ها هستند. ]

صفحه 1 از 6 123456 آخرینآخرین

اطلاعات موضوع

کاربرانی که در حال مشاهده این موضوع هستند

در حال حاضر 1 کاربر در حال مشاهده این موضوع است. (0 کاربران و 1 مهمان ها)

کلمات کلیدی این موضوع

مجوز های ارسال و ویرایش

  • شما نمیتوانید موضوع جدیدی ارسال کنید
  • شما امکان ارسال پاسخ را ندارید
  • شما نمیتوانید فایل پیوست کنید.
  • شما نمیتوانید پست های خود را ویرایش کنید
  •
وبسایت تخصصی مهندسی عمران و معماری به عنوان یکی از نخستین سایتهای تخصصی رشته های مهندسی، خدمت رسانی خود را در سال 1389 آغاز کرد.
تمامی فایلها و آموزشهایی که در سایت قرار می گیرند بصورت کاملا رایگان بوده و هدف ما ارتقا سطح علمی دانشجویان و مهندسان عزیز کشورمان بوده است.

اکنون ساعت 06:26 برپایه ساعت جهانی (GMT - گرینویچ) +3.5 می باشد.
ایمیل مدیریت سایت پست الکترونیکی مدیریت سایت: iromran@yahoo.com
X بستن تبلیغات
همکاري در فروش فايل سل يو
